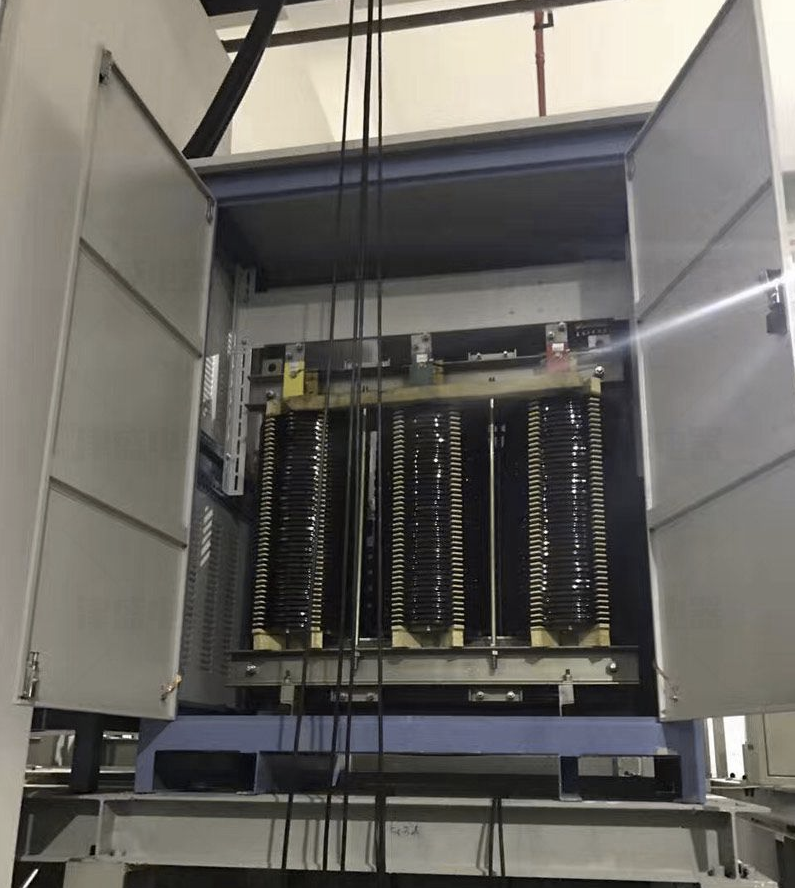

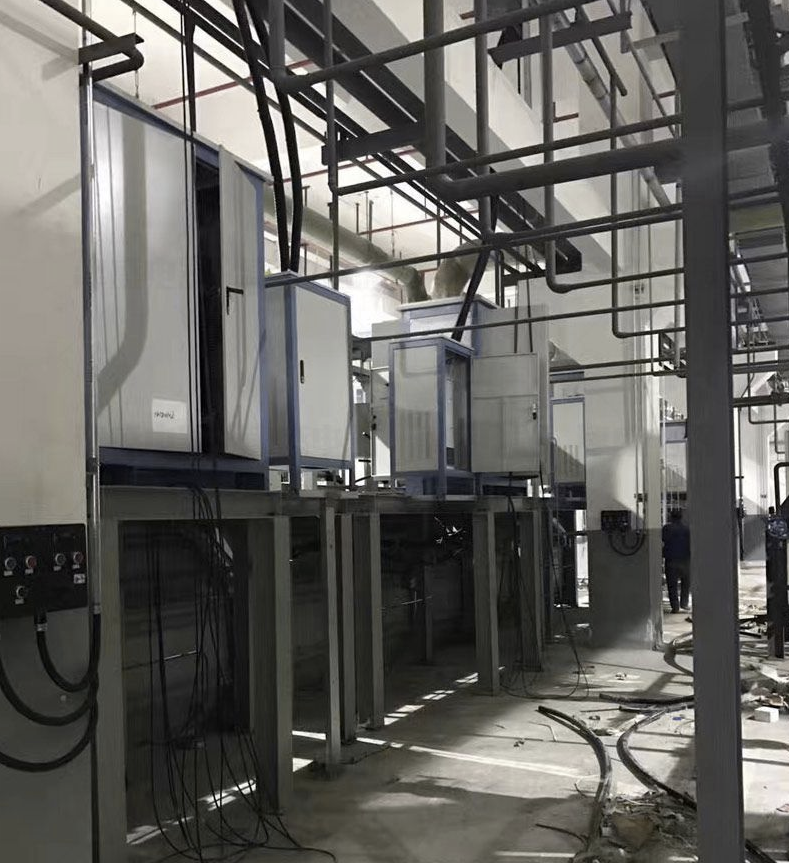

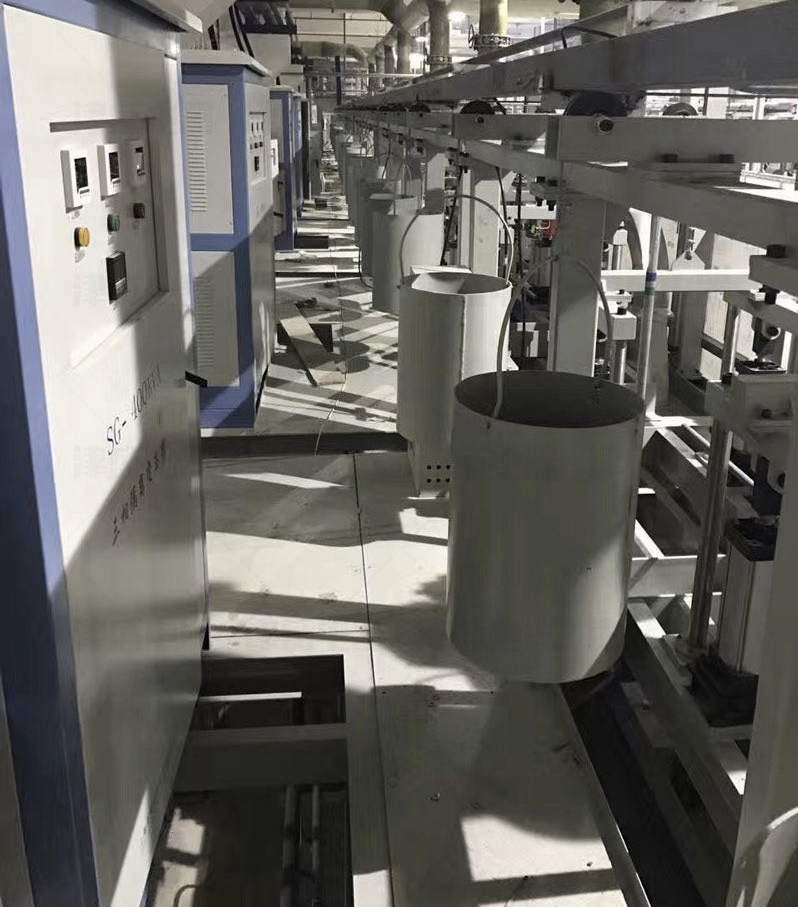

廣州白云機場為增加各系統電氣信號穩定性：19年底向我單位采購59臺400kvaK13隔離變壓器和73臺250kvak13隔離變壓器以保證設備安全平穩運行今日已經正式投入使用；
一、變壓器相關國家標準
GB1094. 1-1996電力變壓器總則
GB1094.2-1996電力變壓器溫升
GB1094.3-2003電力變壓器絕緣水平和絕緣試驗
GB1094. 5-2003電力變壓器承受短路的能力
GB10230-1988有載分接開關
GB311. 1-1997高壓輸變電設備的絕緣配合
GB311. 2-2002絕緣配合第2部分:高壓輸變電設備的絕緣配合
線性設備，通過降低負載率有限度地提高K系數耐受諧波能力，但這只是一方面，許多生產廠家和用戶誤以為只要增大容量就可以，這是一種對K系數耐受諧波能力的片面理解。
3、K系數引用到變壓器中的目的:
通常對K系數在任何供電、用電、送電網絡和設備均可加于引用，因而對于各不同類型變壓器，各不同溫度等級變壓器，各不同絕緣等級變壓器中均可以加于引用，目的是為了提高變壓器的可靠性，當然，各不同類型變壓器，各不同溫度等級變壓器，各不同絕緣等級變壓器在同樣諧波工說中的耐受諧波能力是不同的，最終確定該變壓器是否具有合適的抗諧波能力取決于該變壓器在設計諧波工況下運行的平均溫升和變壓器內部最高溫度點，如果要在同樣的諧波工說下達到同樣的耐受諧波能力，設計和制造成本差別也是非常大，對于干式變壓器，有些溫度、絕緣等級(如130度等級以下和B級絕緣等級以下)的變壓器和有些材料(低密度絕緣絲包線)制造的變壓器是K系數耐受能力無法達到7以上，因而，UPS系統和數據機房變壓器是不能選擇以上的變壓器。
 4、提高變壓器K系數耐受能力的主要辦法:
4.1、變壓器特殊設計，降低或消除變壓器自身對諧波敏感的因數;
4.2、選擇高溫等級的高密度絕緣漆包銅線(H級180度以上) ;
4.3、降低變壓器自身?yè)p耗，提高變壓器效率;
4.4、選擇具有濾波能力的變壓器，如Dzn0變壓器,和雙輸出變壓器Dyn11d0;
4.5、在供電容量允許時適當增大變壓器容量，降低設備使用負載率。5、Dyn11， Dzn0，Dyn11d0 隔離變壓器消除諧波的能力分析和比較
5. 1、Dyn11變壓器:
5.1. 1、輸入電源的三次諧波被封閉在輸入三角繞組內部，不會通過電磁感應傳導到輸出端，但三次諧波會對輸入繞組產生附加的三次諧波熱損耗，降低變壓器的K系數耐受能力。
5.1.2、 輸出負載產生的三次諧波經過輸出繞組，對輸出繞組產生附加的三次諧波熱損耗，而且會通過電磁感應傳導到輸入端，并在輸入繞組產生附加的諧波熱損耗，降低變壓器的K系數耐受能力。
5.1.3、輸入電源或輸出負載產生的其他次諧波，主要有5,7,11，13， 17, 19均會通過電磁感應互相傳導，并在輸入輸出繞組中產生附加的諧波熱損耗，并反饋到電網，降低變壓器的K系數耐受能力。5.2、Dzn0 變壓器:
5.2. 1、輸入電源的三次諧波封閉在輸入三角繞組內部，不會通過電磁感應傳導到輸出端，但三次諧波會對輸入繞組產生附加的三次諧波熱損耗，降低變壓器的K系數耐受能力。
5.2.2.輸出負載產生的三次諧波經過輸出繞組，對輸出繞組產生附加的三次諧波熱損耗，但由于輸出繞組是曲折聯接，變壓器輸出繞組每柱(相)均有兩組方向相反數量基本相等的三次諧波電流通過,電磁感應得以基本抵消，因而不會感應到輸入端，輸入繞組也不會產生附加的諧波熱損耗，由于UPS系統和數據機房的負載產生的諧波主要為三次諧波(約百分四十以上)，因此大大提高變壓器的K系數耐受能力;如負載平衡和三相電壓基本平衡時，變壓器零線上檢測到的零序電流比Dyn11變壓器零線檢測的零序電流小很多，因而，同樣設計截面的零線銅排，Dzn0 變壓器零線銅排損耗小很多，同樣大大提高變壓器的K系數耐受能力。
5. 2. 3、Dzn0 變壓器的零序阻抗很小，三次諧波電流是零序電流，因?yàn)樨?fù)載不平衡和三相電壓不平衡，將會降低濾除三次諧波的比例，因而產生的三次諧波零序電流很容易通過輸出繞組中性點流入大地5.2.4、輸入電源或輸出負載產生的其他次諧波，主要有5,7，17,19， 其中5，17為負序電流，7,19為正序電流，均會通過電磁感應互相傳導，并反饋到電網，但變壓器輸出繞組每柱(相)均有兩組相位差為120*n-180度，數量只有Dyn11變壓器百分五十八的諧波電流通過，電磁感應矢量疊加后只有Dyn11變壓器的百分八十二，因此和Dyn11變壓器相比，這類型變壓器的5, 7, 17, 19次諧波消除約百分二十，從而有效提高壓器的K系數耐受能力，經驗表明，K=13 Dzn0變壓器可以替代K=20 Dyn11變壓器，變壓器成本可降低百分十以上。
5.3、Dyn11d0雙輸出變壓器: .
5.3.1.輸入電源的三次諧波封閉在輸入三角繞組內部，不會通過電磁感應傳導到輸出端，但三次諧波會對輸入繞組產生附加的三次諧波熱損耗，降低變壓器的K系數耐受能力。
|
